超級電容規格怎麼看？容量、電壓、ESR與與備援時間計算

選擇超級電容（Supercapacitor）時，不能只比較法拉數大小，還需綜合評估額定電壓、等效串聯電阻（Equivalent Series Resistance，ESR）、漏電流（Leakage Current）、負載功率及工作溫度（Operating Temperature）。本文將帶您讀懂超級電容規格，並說明電容量與備援時間的計算方式，以及不同產品形式的選型重點，協助找到安全且合適的儲能方案。

常見的超級電容規格

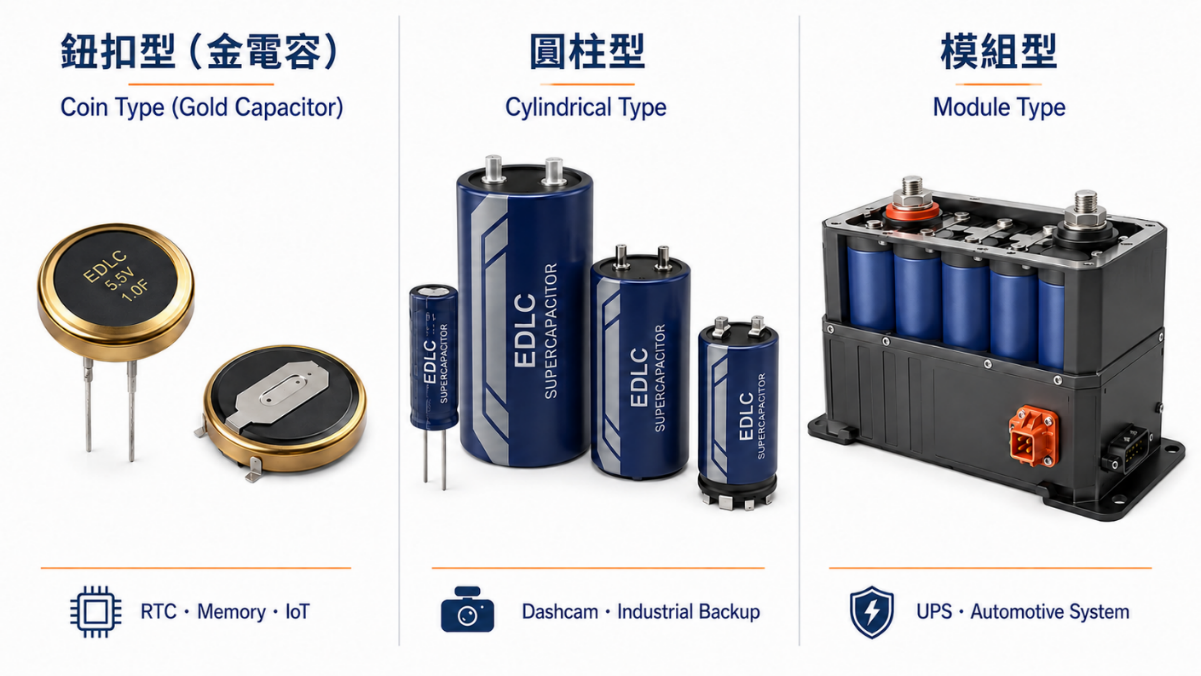

超級電容常見有鈕扣型（Coin Type，金電容）、圓柱型（Cylindrical Type）與模組型（Module Type）等形式，不同類型在電容量、額定電壓、尺寸及適用設備上各有差異。可再透過電氣規格與環境規格表，快速掌握選型時需要比較的重點。

• 鈕扣型：體積小、漏電流低，適合即時時鐘（RTC）、記憶體及物聯網（IoT）設備，可在主電源中斷時提供短時間備援。
• 圓柱型：電容量與尺寸選擇較多，充放電性能佳，適合行車紀錄器、工業設備及中小型電源備援。
• 模組型：由多顆單體串聯或並聯組成，可支援高電壓與大功率輸出，適用於不斷電系統（UPS）及車用系統.

〈延伸閱讀：超級電容是什麼？一次看懂超電容原理、優缺點、應用與電池差異〉
〈延伸閱讀：鈕扣型超級電容器（Coin-type Supercapacitor )〉

超級電容常見規格與選型重點

（手機版表格可左右滑動）

超級電容規格表怎麼看？

閱讀超級電容規格表時，可依序確認額定電壓、電容量、ESR、漏電流、最大電流、工作溫度及循環壽命。各項數值並非越大或越低就一定越好，例如電容量需配合備援時間，ESR則須符合負載電流。選型時應綜合設備電壓、瞬間負載、安裝空間及使用環境判斷。

電容量（Capacitance）與額定電壓（Rated Voltage）

電容量會影響超級電容可儲存的能量與備援時間；額定電壓則決定產品能否安全接入系統。選型時不能只看標稱容量，還要確認容量容差、最低保證容量及工作電壓餘量，避免備援時間不足或過電壓造成壽命縮短與元件損壞。

• 容量單位：常見單位包括法拉（Farad，F）、毫法拉（mF），1F＝1,000mF。
• 容量容差：標稱容量會有誤差，計算備援時間時應以最低容量為基準。
• 額定電壓：實際工作電壓應低於額定電壓，並保留適當安全餘量。
• 單體與串聯：單體常見額定電壓約2.7V、3.0V；系統電壓較高時需串聯使用。
• 容量選擇：容量越大，尺寸、成本及充電時間通常也會增加，不一定最適合設備。

ESR與放電能力

ESR會直接影響超級電容放電時的瞬間壓降、輸出電流及發熱程度。若設備具有馬達啟動、資料寫入或脈衝放電需求，ESR可能比容量更需要優先確認。ESR越高，負載瞬間的壓降與內部溫升通常越明顯。

• ESR基本意義：代表超級電容內部阻抗，常以mΩ或Ω表示。
• AC ESR與DC ESR：測試方法與頻率不同，數值不可直接混用；電源備援通常更重視DC ESR。
• 連續與峰值電流：需分別確認長時間供電能力及短時間脈衝輸出能力。
• 壓降與溫升：瞬間壓降可用「ΔV＝I×ESR」估算，ESR過高也會增加發熱。
• 高功率應用：低ESR有助於輸出大電流，適合馬達啟動、UPS及脈衝負載。

漏電流、溫度與壽命

漏電流與自放電會持續消耗超級電容已儲存的能量，可能縮短待機及備援時間；高溫與長期接近額定電壓使用，則會加速容量衰減、ESR增加及壽命縮短。選型時應綜合考量待機時間、環境溫度、使用頻率與預期年限。

• 漏電流與自放電：數值越高，儲存的能量消耗越快，尤其會影響低功耗設備。
• 量測條件：漏電流會受充電電壓、溫度及測試時間影響，應依規格書條件比較。
• 工作溫度：確認設備環境溫度未超出產品規定範圍。
• 高溫影響：高溫會加速電解液劣化，使容量下降並造成ESR上升。
• 循環與耐久：除了充放電循環次數，也應查看高溫負荷及耐久測試條件。
• 安裝形式：確認外觀尺寸、腳位間距、端子方向及PCB安裝方式是否相符。

〈延伸閱讀：超級電容器的使用壽命受甚麼影響〉

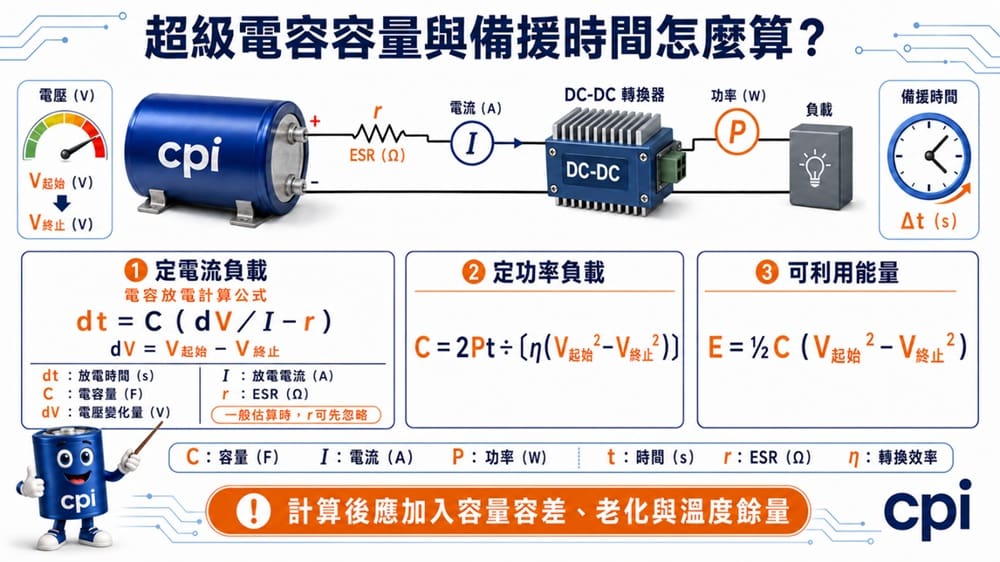

超級電容容量與備援時間怎麼算？

超級電容的電容量不能只憑經驗挑選，應根據設備的負載電流或負載功率（Load Power）、所需備援時間、起始電壓及最低工作電壓進行估算。由於公式所得僅為理論值，實際選型還需考量轉換效率、ESR造成的瞬間壓降、漏電流、容量容差及老化衰退等因素，並加入適當的設計餘量。一般建議商用產品採用理論計算容量的1.5倍，工業用產品則採用2倍，才能確保設備斷電後穩定運作至預定時間。

定電流負載計算

RTC、記憶體及低功耗控制器的負載電流較穩定，可利用容量、電壓差、負載電流及ESR估算備援時間：
Δt＝C ×〔（V起始－V終止）÷ I－r〕

其中，Δt為備援時間（秒）、C為容量（F）、I為總負載電流（A），r為超級電容ESR（Ω）。例如容量0.15F、負載10mA、電壓由5V降至3V、ESR為1Ω，則Δt＝0.15×〔2÷0.01－1〕＝29.85秒。實際計算時，還應納入漏電流、容量容差及老化衰退。
若要反推所需容量，可改寫為：
C＝Δt÷〔（V起始－V終止）÷ I－r〕

定功率負載計算

經由DC-DC轉換器供電的設備，在超級電容電壓下降時，輸入電流通常會逐漸增加，因此不能直接套用定電流公式，應依負載功率與可利用能量估算容量：
C＝2Pt÷〔η（V起始²－V終止²）〕

其中，P為負載功率（W）、t為備援時間（秒）、η為轉換效率。計算時應確認設備的實際功率、轉換器最低輸入電壓，並考量ESR造成的瞬間壓降、容量容差與老化衰退。由於轉換效率會隨電壓及負載改變，最終仍需透過樣品測試確認備援時間。

單顆、串聯、並聯與模組怎麼選？

超級電容的組合方式應依系統電壓、所需容量、輸出電流及安裝空間選擇。單顆適合低電壓、小功率設備；串聯可提高耐受電壓，但總容量會降低，並需加入電壓平衡設計；並聯可增加容量、降低整體ESR並提升輸出電流。若系統需要高電壓、大功率及完整保護功能，則可選用整合式超級電容模組。

超級電容配置方式比較

（手機版表格可左右滑動）

串聯與均壓設計

相同規格的超級電容串聯後，總耐壓會提高，但有效容量下降、總ESR增加。由於各單體的容量、ESR及漏電流存在差異，充電時可能發生電壓分配不均，造成部分單體過壓，因此需搭配均壓與監控設計。

• 總耐壓：理論上為各單體額定電壓相加，實際使用仍應保留安全餘量。
• 有效容量：n顆相同電容串聯時，總容量為「C÷n」。
• 總ESR：各單體ESR相加，串聯顆數越多，整體壓降與發熱越明顯。
• 均壓方式：被動均壓成本較低但會耗電；主動均壓效率較佳，適合高電壓模組。
• 電壓監控：高功率系統應監測各單體電壓，避免過壓並延長使用壽命。

並聯與模組配置

相同規格的超級電容並聯後，總容量增加、等效ESR降低，可延長備援時間並提升輸出電流，適合低電壓、大容量或高脈衝負載。不過，實際效果仍會受到PCB走線、端子接觸阻抗及單體差異影響；若系統需要更高電壓、固定外殼或監控保護功能，可評估整合式模組。

• 總容量：n顆相同電容並聯時，總容量為「n×C」。
• 等效ESR：理想情況下為「單體ESR÷n」，有助於降低壓降與發熱。
• 走線與阻抗：PCB銅箔、連接端子及導線應足以承受最大電流。
• 電流分配：建議採對稱走線，使各單體電流分配較平均。
• 模組選擇：高電壓、大功率或需要均壓、監控及保護功能時，適合直接使用模組。

〈延伸閱讀：超級電容模組 Supercapacitor Module〉

不同應用領域所需的超級電容規格

不同設備對超級電容規格的要求並不相同。即時時鐘、記憶體等低功耗備援應優先考量漏電流與備援時間，馬達及脈衝負載重視低等效串聯電阻與峰值電流，不斷電系統需評估工作電壓、電容量與模組保護，車用設備還須確認耐高低溫性能、耐振動性及使用壽命。因此，選型不能只比較電容量大小，而應依實際負載與使用環境綜合判斷。

不同應用的超級電容規格選擇

（手機版表格可左右滑動）

超級電容規格選錯的常見問題

超級電容導入後若出現瞬間掉壓、備援時間不足、串聯單體過壓或高溫快速衰退，通常不只是容量問題。應從ESR、漏電流、電壓分配、環境溫度及安裝條件逐項檢查，才能找出被忽略的規格並改善。

• 容量足夠卻仍然掉壓：容量足夠卻仍然掉壓：容量足夠只代表儲存能量較多，不表示瞬間輸出能力一定符合需求。應檢查ESR、峰值放電電流、PCB走線寬度、導線阻抗及端子接觸是否造成過大壓降。
• 備援時間低於試算結果：備援時間低於試算結果：計算時可能未納入超級電容漏電流、DC-DC轉換效率、容量負容差、ESR壓降及長期使用衰退。建議依最低容量與最差工作條件重新計算，並透過實際負載測試確認。
• 串聯後單體發生過壓：各單體的容量、ESR及漏電流存在差異，可能導致串聯時電壓分配不均，使部分單體超過額定電壓。應評估被動或主動均壓電路，並加入單體電壓監控與過壓保護。
• 高溫環境下快速衰退：高溫及長期接近額定電壓使用，會加速電解液劣化、容量下降與ESR增加。應確認設備內部實際溫度、散熱條件及工作電壓，並預留適當的溫度與電壓餘量。
• 電氣規格符合卻無法安裝：除了容量、電壓與ESR，還要確認產品直徑、高度、腳距、極性、端子形式及固定方式。選型前應核對PCB孔位、周邊零件距離與機構空間，避免樣品無法組裝。

超級電容選型與詢價前準備

超級電容選型與詢價前，建議先整理設備工作電壓、負載電流或負載功率、備援時間、最低工作電壓、充電條件及使用溫度，並確認安裝尺寸、端子形式與預估用量。若只提供電容量與額定電壓，可能無法準確比對型號。備妥完整條件後，供應商才能進一步評估ESR、漏電流、產品形式及合適品牌。

超級電容選型步驟

整理完設備的需求後，即可進一步估算容量、比對規格，並透過樣品測試確認實際效能。以下整理五大選型步驟，協助您快速掌握評估重點。

1. 確認設備需求：整理工作電壓、負載電流或功率、備援時間及最低工作電壓。
2. 計算所需容量：依定電流或定功率公式估算，並加入效率、ESR及衰退餘量。
3. 比對關鍵規格：確認額定電壓、容量容差、漏電流、工作溫度及循環壽命。
4. 確認安裝條件：核對尺寸、腳距、極性、端子形式與PCB空間。
5. 進行樣品測試：在實際負載與環境下驗證壓降、溫升、充電時間及備援時間，再決定量產型號。

詢價前準備資料

為了準確比對超級電容規格，詢價前建議提供以下資料：

1. 應用產品與實際使用情境
2. 系統正常電壓、最高電壓及最低工作電壓
3. 連續、峰值負載電流或負載功率
4. 目標備援時間與允許充電時間
5. 工作溫度、使用頻率及預期壽命
6. 產品尺寸、腳距、端子與安裝限制
7. 安規、車規或其他認證需求
8. 試樣數量、預估年用量及量產時程

資料越完整，越能判斷適合採用鈕扣型（金電容）、圓柱型或模組型產品，並縮短樣品確認時間。舜承實業提供不同形式與容量的超級電容，可依系統電壓、負載、備援時間及尺寸條件協助規格比對。

超級電容規格常見問題

超級電容規格要先看容量還是電壓？

應先確認額定電壓，再計算所需容量。若額定電壓不足，可能造成超級電容過壓、壽命縮短甚至損壞；容量則會影響可儲存的能量與備援時間。實際工作電壓應低於額定電壓，並保留適當安全餘量。

超級電容的F越大越好嗎？

不是。容量越大通常可以儲存更多能量、延長備援時間，但產品尺寸、充電時間、漏電流與成本也可能隨之增加。選型時應根據負載電流、備援時間、安裝空間及充電條件計算，並非單純選擇最大容量。

超級電容ESR越低越好嗎？

高電流及脈衝負載通常需要較低的ESR，以減少瞬間壓降、發熱及能量損失。不過，低ESR產品的尺寸與成本可能較高，仍需同時比較容量、漏電流、工作溫度、安裝空間及價格，不能只依單一數值判斷。

超級電容可以串聯使用嗎？

可以。多顆超級電容串聯可提高總耐壓，但有效容量會下降、總ESR會增加。由於各單體的容量及漏電流存在差異，可能造成電壓分配不均，因此還需搭配被動或主動均壓電路，必要時加入單體電壓監控。

超級電容備援時間怎麼算？

需先判斷設備屬於定電流或定功率負載，再選擇相應公式計算。定電流負載可依容量、電流及可利用電壓差估算；DC-DC供電設備則應以功率與能量計算，並納入ESR壓降、轉換效率、漏電流、容量容差及老化衰退。

相同容量與電壓可以直接替換嗎？

不建議直接替換。即使兩款產品的標稱容量與額定電壓相同，ESR、漏電流、最大電流、工作溫度、循環壽命、直徑、高度及腳位仍可能不同。替換前應完整比對規格書，並透過實際負載與安裝測試確認。

超級電容模組和單顆有什麼差別？

模組通常由多顆超級電容單體串聯或並聯組成，可支援較高工作電壓、更大容量或更高輸出功率；部分產品還會整合均壓、溫度監控、過壓保護及固定外殼。單顆則較適合低電壓、空間有限或電路可自行整合的設備。

諮詢舜承，取得超級電容規格與選型建議

超級電容選型不能只看電容量，還須同步確認額定電壓、ESR、漏電流、工作溫度、產品尺寸及備援時間，並透過實際負載測試與環境測試進行驗證。若對容量計算或產品形式仍有疑問，可整理應用設備、系統電壓、負載功率、備援時間及空間限制，歡迎洽詢舜承實業，協助比對適合的鈕扣型、圓柱型或模組型超級電容。
