當設備需要較高工作電壓、瞬間大電流或頻繁充放電時，單顆超級電容往往難以直接滿足系統需求。此時可透過串並聯配置，搭配電壓平衡、保護電路與結構設計，組成安全可靠的超級電容模組。本文將介紹其結構、產品特色、重要選型規格及常見應用，協助工程師與採購掌握設備穩定供電的關鍵。

超級電容模組是什麼？認識結構與主要特色

超級電容模組是將多顆超級電容以串聯或並聯方式整合，並搭配電壓平衡、過充過放保護及溫度監控等電路的儲能裝置，可依設備的工作電壓、輸出功率、容量與安裝條件彈性設計。相較於單顆電容，模組能提供更高的電壓與能量，並具備快速充放電、功率密度高、循環壽命長及維護需求低等優點，適合應用於備援電源、再生能源、交通運輸與工業設備。以下將進一步介紹其基本結構與主要特色。
〈延伸閱讀：超級電容是什麼？一次看懂超電容原理、優缺點、應用與電池差異〉

超級電容模組的組成結構

超級電容模組主要由多顆電容單體、串並聯線路、電壓平衡或保護電路、連接端子及外殼組成。串聯可提高工作電壓，並聯則能增加容量與輸出能力；均壓及保護電路可降低單體電壓不均、過充、過放、過電流與過熱等風險。依產品與應用需求，部分模組還會加入預充迴路、溫度監測、隔離結構，以及CAN、RS-485或藍牙（Bluetooth）等通訊功能，提升使用安全與遠端監測便利性。

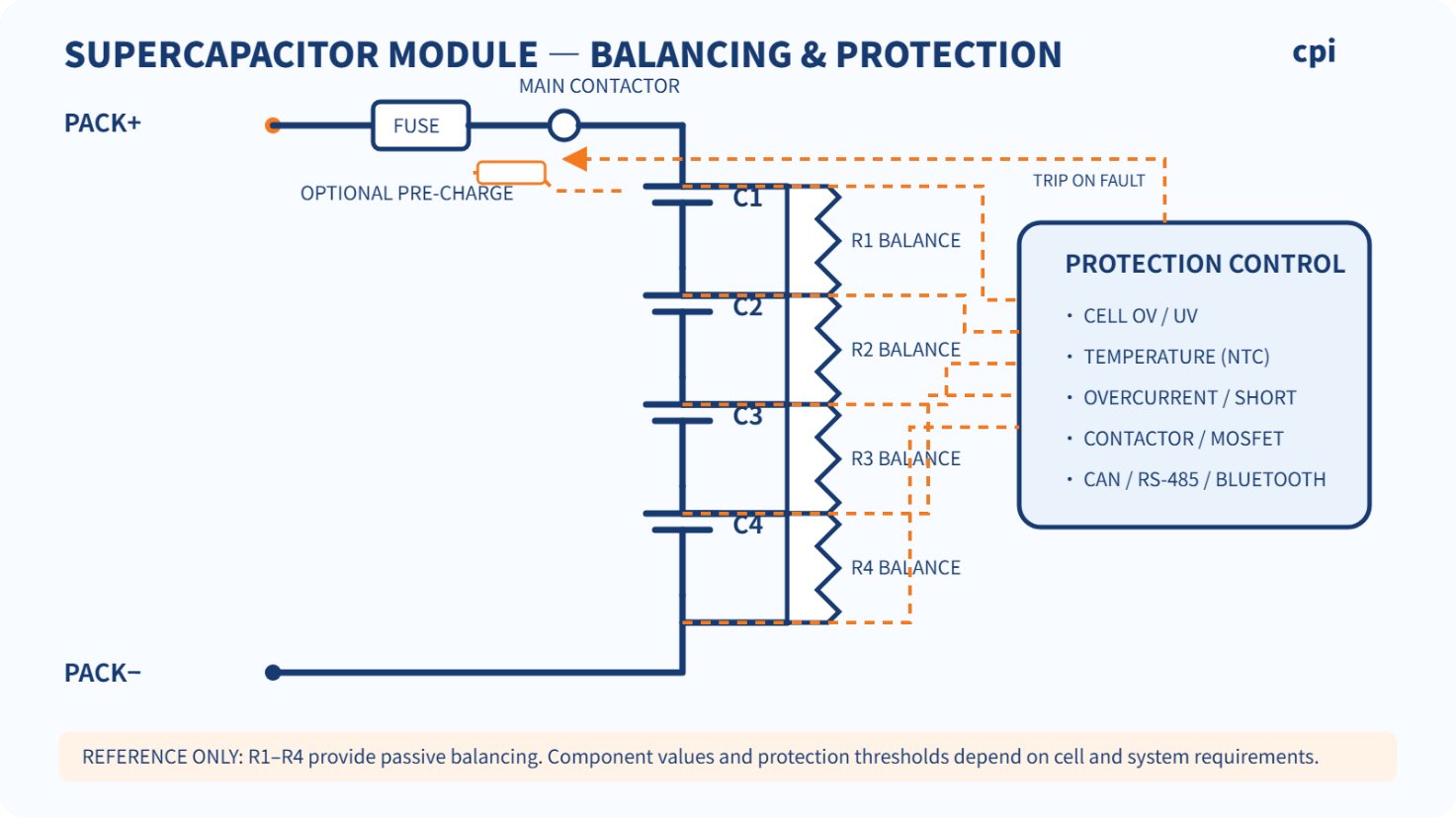

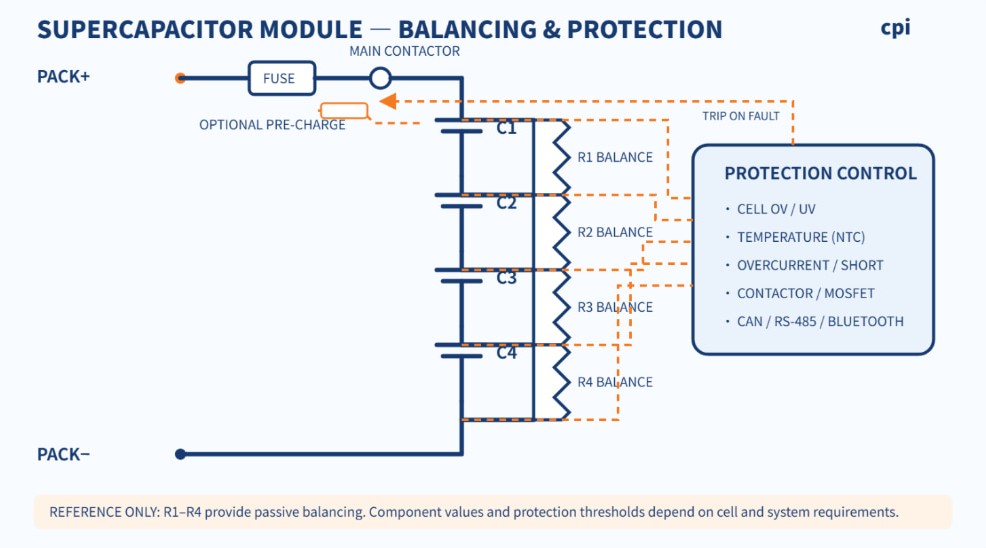

以下為
參考線路圖，顯示四顆串聯單體、R1～R4被動均壓電阻、保險絲、預充迴路、主接觸器，以及單體電壓與溫度監控。實際阻值及保護門檻須依單體規格設計。

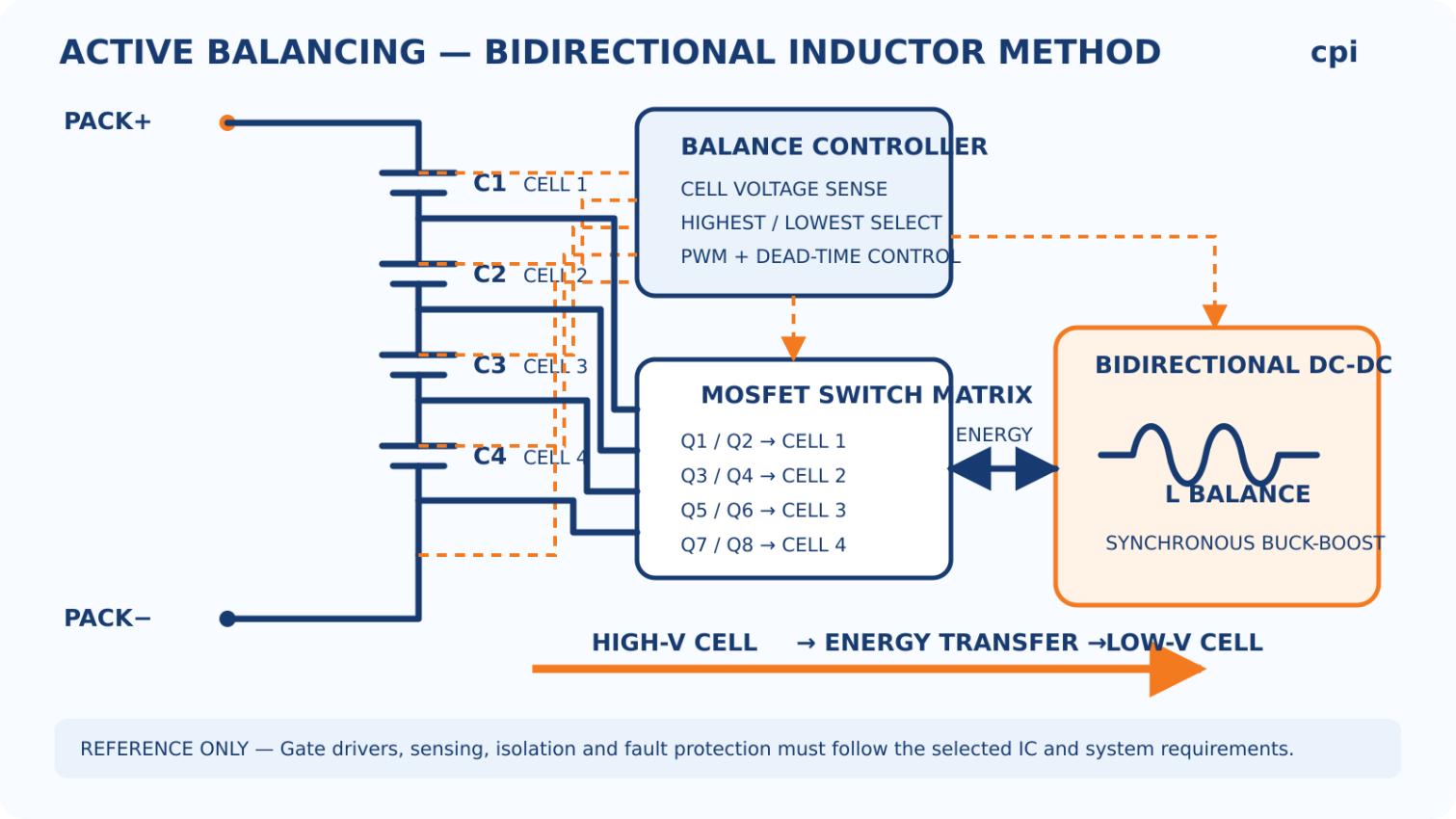

以下為雙向電感式主動平衡（Active Balancing）參考線路圖。平衡控制器持續量測各單體電壓，透過MOSFET開關矩陣與雙向升降壓電路（Bidirectional Buck-Boost Converter），將電壓較高單體的能量轉移至電壓較低的單體，能量損耗通常低於電阻式被動平衡。

超級電容模組的主要特色

超級電容模組具備快速充放電、高功率輸出、循環壽命長及寬溫運作等特色，能在短時間內提供較大的電流，並承受頻繁充放電。當設備啟動、馬達加速或負載突然升高時，可即時補充所需功率，降低電壓瞬降對系統造成的影響；在煞車或機械減速時，也能快速回收再生能源。超級電容模組因此適合應用於需要頻繁啟停、瞬間功率補償、能源回收及穩定電力輸出的設備。

超級電容模組怎麼選？

選擇超級電容模組時，除了確認容量（Capacitance）、額定電壓（Rated Voltage）與等效串聯電阻（ESR），還需評估串並聯配置、電壓平衡方式、充放電電流及保護功能。此外，應同步考量工作溫度、散熱、防水防塵、安裝空間與通訊需求。以下將從系統整合角度，說明超級電容模組的選型重點。

工作電壓、容量與串並聯配置

規劃超級電容模組時，應先依設備工作電壓、負載功率、最低允許電壓及預計供電時間，計算所需額定電壓與有效容量，再決定串並聯配置。單體串聯可提高模組耐壓，但總容量會隨串聯數量降低；並聯則可增加容量及電流輸出能力。串聯設計還應考量單體容量、漏電流與ESR差異，預留適當的電壓降額空間，並配置被動或主動電壓平衡電路，避免部分單體長期承受過高電壓而縮短壽命。
〈延伸閱讀：超級電容規格怎麼看？容量、電壓、ESR與與備援時間計算〉

ESR、輸出電流與充放電控制

等效串聯電阻會直接影響超級電容模組的瞬間壓降、輸出功率、能量損耗及運作溫升。ESR越低，通常越能支援較大的瞬間電流，但仍須配合設備的峰值電流、連續電流及脈衝時間進行評估。充放電設計則應確認最大充電電流、充電截止電壓、最低放電電壓與散熱條件，避免過流或過度放電。若模組電壓會隨放電持續下降，可搭配直流電壓轉換器（DC-DC Converter），進行限流、升降壓與穩壓輸出。

保護與監測功能

不同超級電容模組可配置過壓、欠壓、過流、過溫及短路保護，並即時監測各單體電壓、模組總電壓、充放電電流與內部溫度。當系統偵測到電壓失衡、溫度異常或電流超出設定範圍時，可發出警示，並透過接觸器或MOSFET切斷充放電迴路。選型時應依設備安全等級與控制需求，確認保護門檻、故障紀錄及斷電機制，並評估CAN、RS-485或藍牙（Bluetooth）等通訊介面是否完整。

工作溫度、散熱與使用壽命

工作溫度與實際使用電壓會直接影響超級電容模組的輸出效能及老化速度，若長期處於高溫或接近額定電壓上限的環境，可能加速容量衰減並造成ESR上升。頻繁進行大電流充放電時，也會因內部損耗產生溫升。選型時應確認模組的工作溫度範圍、散熱方式及預期使用壽命，並依安裝位置評估自然散熱、強制風冷或導熱設計，以及耐震、防塵、防水與防腐蝕等環境防護需求。
〈延伸閱讀：超級電容器的使用壽命受甚麼影響〉

模組尺寸與安裝條件

選擇超級電容模組時，應確認外觀尺寸、重量、端子方向、接頭規格及固定方式，是否符合設備內部空間與結構限制，並預留配線、散熱及後續維修所需空間。若應用於車輛、戶外設備或工業環境，還需評估振動、衝擊、粉塵、水氣與腐蝕等因素，選擇具備適當耐震強度及防護等級（IP Rating）的產品。此外，大電流線路應縮短配線距離並採用合適線徑，降低接點阻抗、電壓損失及異常溫升，確保模組穩定運作。

超級電容模組有哪些常見應用？

超級電容模組具有快速充放電、高功率輸出及耐頻繁循環等特性，適合需要瞬間大功率、短時間電力備援或反覆回收能量的設備。其功能可用於補足電池或電網瞬間供電不足、降低峰值負載，並提升系統運作穩定性。以下將介紹超級電容模組在工業設備、交通運輸、再生能源及備援系統中的常見應用。

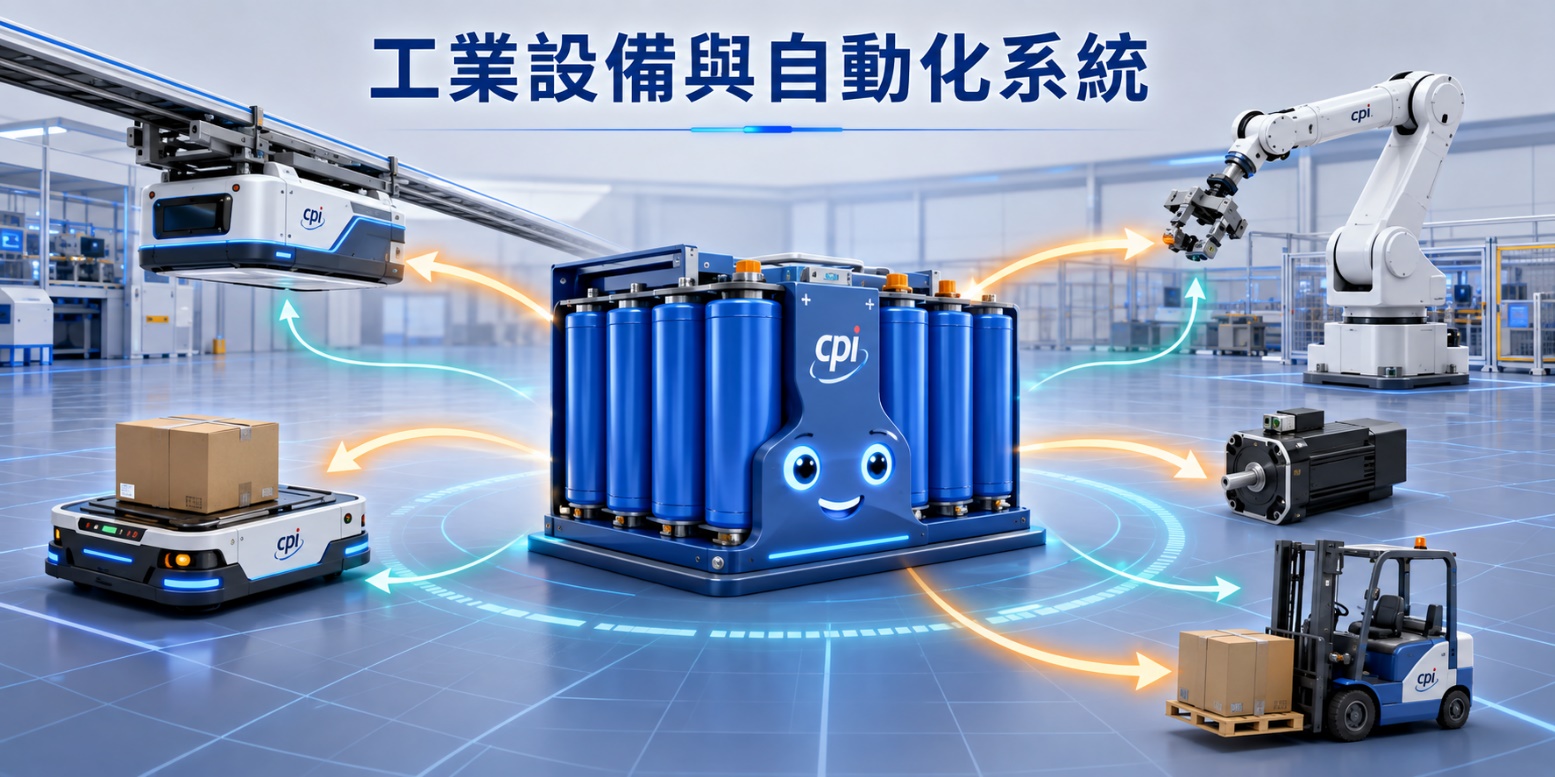

工業設備與自動化系統

超級電容模組可應用於自動導引車（AGV）、無塵室天車、伺服馬達、機械手臂及電動堆高機等工業設備。當馬達啟動、加速或負載突然增加時，模組可快速提供瞬間功率，降低電網壓降及電池承受的峰值電流；當馬達減速、煞車或負載下降時，則能迅速吸收回生電力，減少能源浪費。透過反覆充放電與功率補償，超級電容模組可協助穩定設備供電、減輕電池負擔，並提升自動化系統的能源使用效率與運作可靠度。
〈相關模組：Vinatech超級電容模組(中型)〉

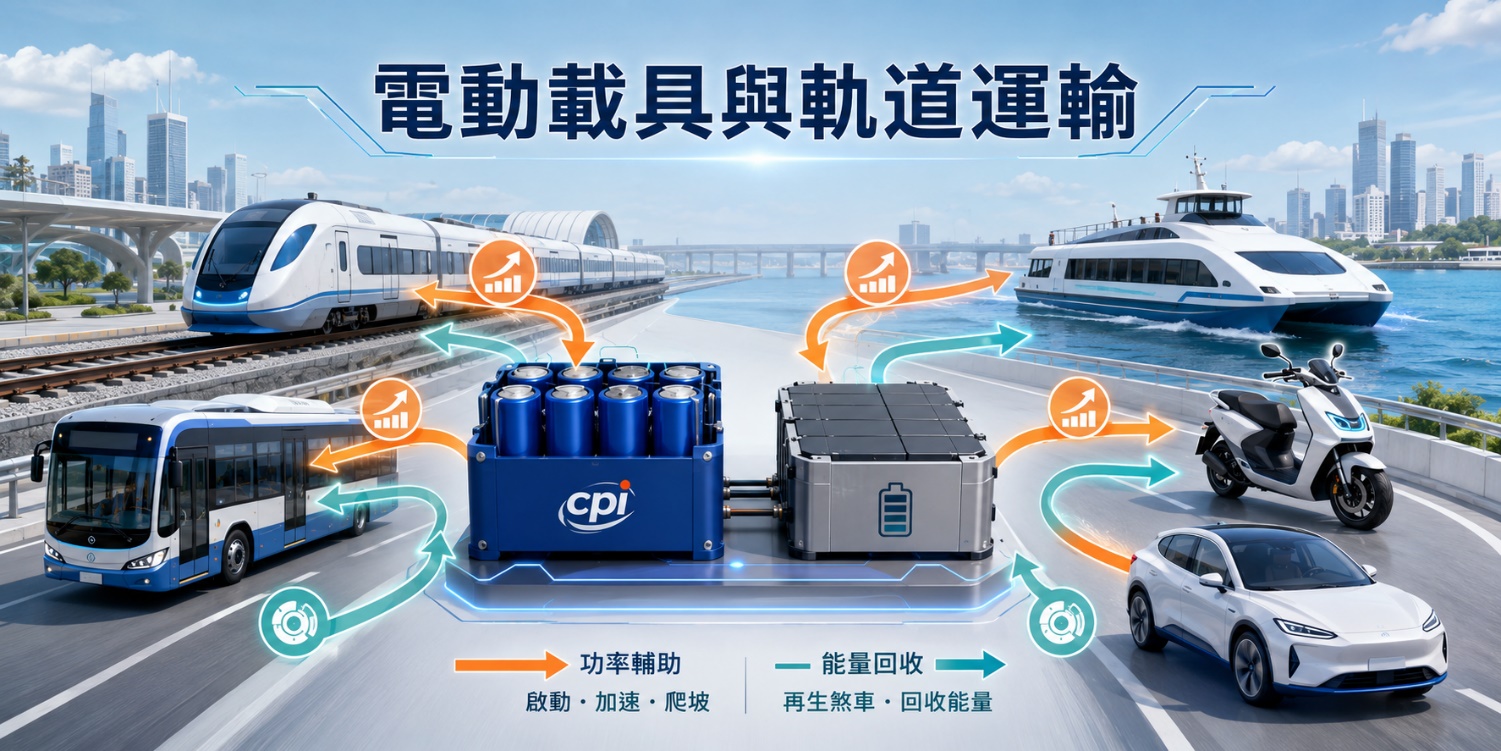

電動載具與軌道運輸

超級電容模組可應用於電動汽機車、電動巴士、船舶及軌道車輛，在啟動、加速或爬坡時快速提供大電流與瞬間功率，提升動力系統的反應速度；車輛減速或煞車時，則能迅速吸收回生電力，提升能源回收效率。超級電容模組也可與鋰電池組成混合儲能系統，由超級電容承擔高功率充放電，電池負責較長時間供電，藉此降低電池頻繁承受峰值電流所造成的溫升與老化，進一步延長電池使用壽命。
〈相關模組：Samwha捲繞型超級電容器模組〉

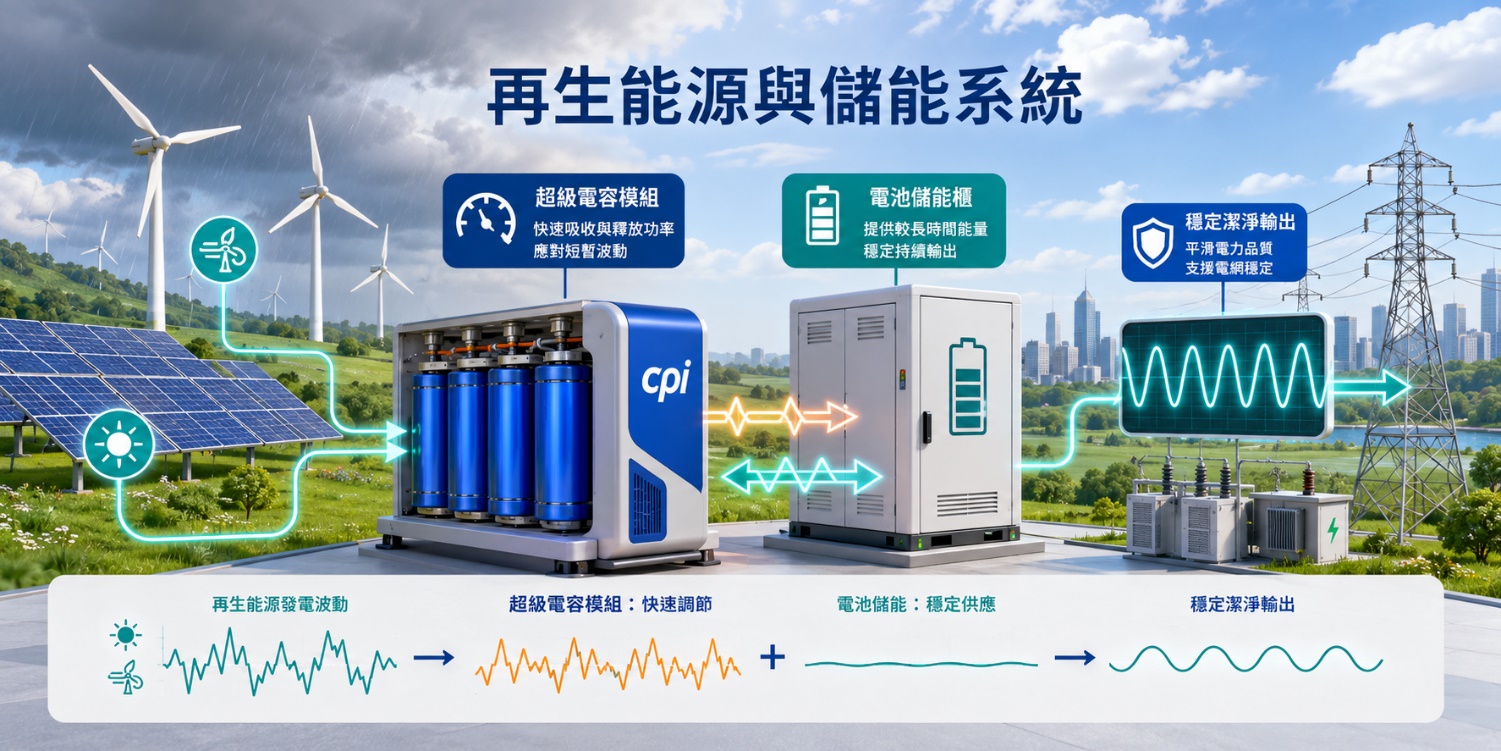

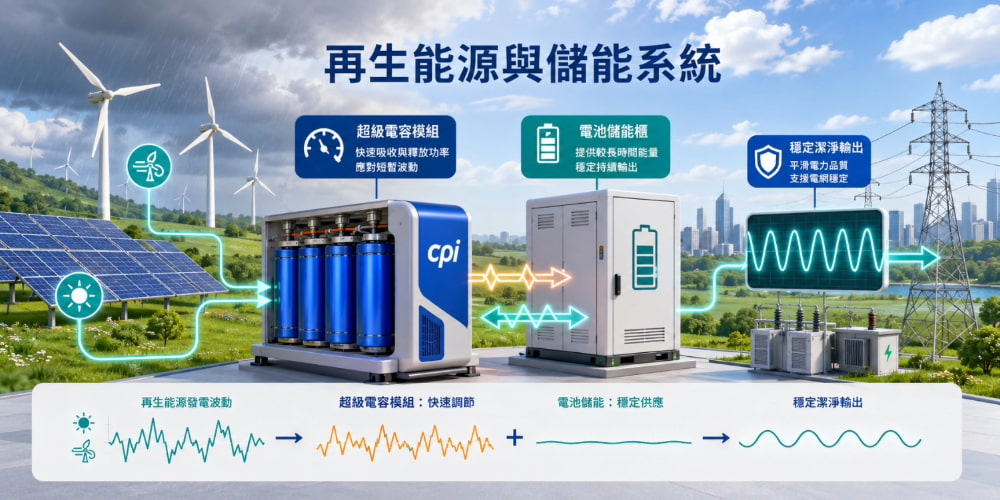

再生能源與儲能系統

太陽能與風力發電容易受到日照、雲層及風速變化影響，造成短時間功率波動。超級電容模組可快速吸收多餘電力，並在發電量突然下降或負載升高時即時釋放能量，協助平滑功率變化、穩定系統電壓與輸出品質。超級電容模組也可與電池組成混合儲能系統，由超級電容負責瞬間功率調節及頻繁充放電，電池則提供較長時間的能量供應，藉此減輕電池的峰值電流與循環負擔，提升整體儲能效率及系統使用壽命。
〈相關模組：LS Materials 大功率超級電容模組〉

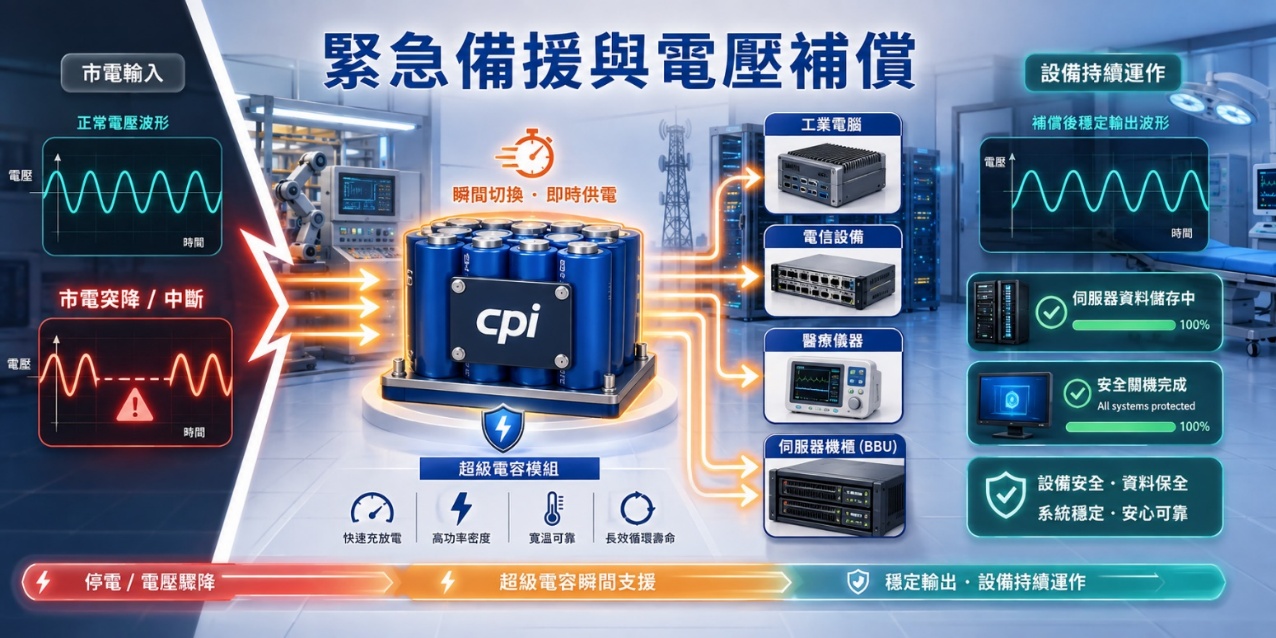

緊急備援與電壓補償

超級電容模組可應用於工業電腦、通訊設備、醫療儀器、電壓驟降補償裝置及伺服器備援電源（BBU）。當市電短暫中斷、電壓驟降或電源切換時，模組能在極短時間內釋放電力，維持關鍵設備運作，避免系統重啟、通訊中斷或製程異常。對於伺服器與工業電腦，超級電容模組亦可提供足夠時間保存資料、完成寫入程序或執行安全關機，降低資料遺失及設備損壞風險，提升系統供電可靠度。

〈延伸閱讀：為何 AI 伺服器需要 EDLC+BBU 的混合架構全解析〉

超級電容模組推薦——舜承實業 cpi

舜承實業 cpi 可依設備的工作電壓、負載功率、備援時間、充放電條件、使用溫度及安裝空間，協助評估適合的超級電容單體與模組配置，並提供電源驅動、短時間備援、電子鎖緊急供電及瞬態功率平滑等應用方案。若現有標準規格無法符合設備需求，也可進一步針對容量、串並聯方式、電壓平衡、保護功能、端子及外殼提出模組化客製建議，協助企業從樣品測試到量產導入，確認兼顧效能、安全與安裝條件的產品配置。
〈延伸閱讀：台灣超級電容廠商怎麼選？工程師與採購必看的6大選擇關鍵〉

超級電容模組常見問題FAQ

超級電容模組可以完全取代電池嗎？

多數情況下，超級電容模組無法完全取代電池。它適合瞬間大功率輸出、頻繁充放電、能源回收及短時間備援，但能量密度通常低於電池，相同體積或重量下可供應的總能量較少，因此不適合長時間持續供電。實際應用可將超級電容模組與電池組成混合儲能系統，由超級電容承擔啟動、加速及峰值功率，電池則負責續航與長時間供電，兼顧輸出效能與使用壽命。
〈延伸閱讀：儲能技術的新戰場：超級電容（EDLC）與鋰離子電容（LIC）深度對比〉

超級電容模組可整合哪些電源管理功能？

超級電容模組除了儲存與釋放電力，也能整合電源驅動備援（Drive Back-up）、瞬態功率平滑、限流、升降壓、電壓穩定及電源品質管理等功能。由於具備高功率密度、快速充放電與長循環壽命等特性，適合處理短時間、高頻率的功率需求。例如應用於工業電腦（IPC）或伺服器BBU＋SC時，可在市電中斷、電壓驟降或負載突然升高時立即補充電力，維持系統運作，協助保存資料並完成安全關機。應用於智慧電網（Smart Grid）時，則可搭配雙向變流器（PCS），快速執行電壓驟降補償、頻率調節、再生能源功率平滑、瞬間削峰及回生能源吸收，改善電力品質與供電穩定性。同時，超級電容也能分擔電池的瞬間高功率充放電需求，延長電池使用壽命，提升整體能源系統的可靠度與運轉效率。

標準模組與客製化模組怎麼選？

標準超級電容模組具有規格明確、開發時間短、採購彈性較高及成本較容易控制等優點。若現有產品的工作電壓、容量、ESR、尺寸與保護功能已符合設備需求，可優先採用標準模組，加快測試及量產導入。若設備具有特殊安裝空間、大電流輸出、通訊介面、端子形式、散熱或防水防塵需求，則可評估客製化模組，但需同步考量開發費用、驗證時間、最低訂購量及後續供貨條件。

標準模組與客製化模組比較

比較項目	標準超級電容模組	客製化超級電容模組
規格彈性	電壓、容量、尺寸及功能固定，選擇較有限	可依電壓、容量、ESR、尺寸、端子及通訊需求設計
開發時間	規格成熟，可較快取得樣品並導入測試	需經設計、打樣及驗證，開發時間較長
導入成本	無須額外開發，初期成本通常較低	可能產生設計、模具、測試及認證費用
採購數量	通常可支援樣品或較小批量採購	多有最低訂購量（MOQ）或年度需求限制
適用情境	電壓、容量、尺寸與保護功能均符合現有設備	適合特殊空間、大電流、通訊、散熱或防護需求

結論

超級電容模組具備快速充放電、高功率輸出及長循環壽命等特色，適合應用於電源備援、電壓驟降補償、瞬態功率平滑、再生能源穩定與煞車能量回收。實際選型不能只比較容量與額定電壓，還應同步評估負載功率、峰值及連續充放電電流、ESR、最低工作電壓、電壓平衡、保護功能、散熱方式與安裝環境。舜承實業 cpi 具備多年產業經驗與FAE技術支援，可依設備需求協助計算容量、規劃串並聯配置，並評估標準或客製化超級電容模組方案。若您正在規劃相關產品或需要進一步確認規格，歡迎洽詢舜承實業 cpi，取得適合的選型與應用建議。
