隨著電子設備朝向高效能、小型化與智慧化發展，系統對快速充放電、瞬間大電流輸出及短時間備援的需求持續增加，也更加重視儲能元件的充放電效率、功率密度與使用壽命。雙電層電容器（Electric Double-Layer Capacitor，EDLC）兼具傳統電容快速充放電與較高儲能能力，適合需要頻繁循環及高功率輸出的應用。本文將介紹EDLC的運作原理、優缺點、常見應用及選型重點。

雙電層電容器EDLC是什麼？雙電層如何儲存電能？

EDLC全名為Electric Double-Layer Capacitor，中文稱為雙電層電容器，是常見的超級電容（Supercapacitor）類型之一。其透過正、負離子吸附於活性碳電極與電解液界面，形成電雙層並儲存電荷，不依賴化學反應，因此可快速充放電。以下將介紹EDLC的基本結構與充放電原理。
〈延伸閱讀：超級電容是什麼？一次看懂超電容原理、優缺點、應用與電池差異〉

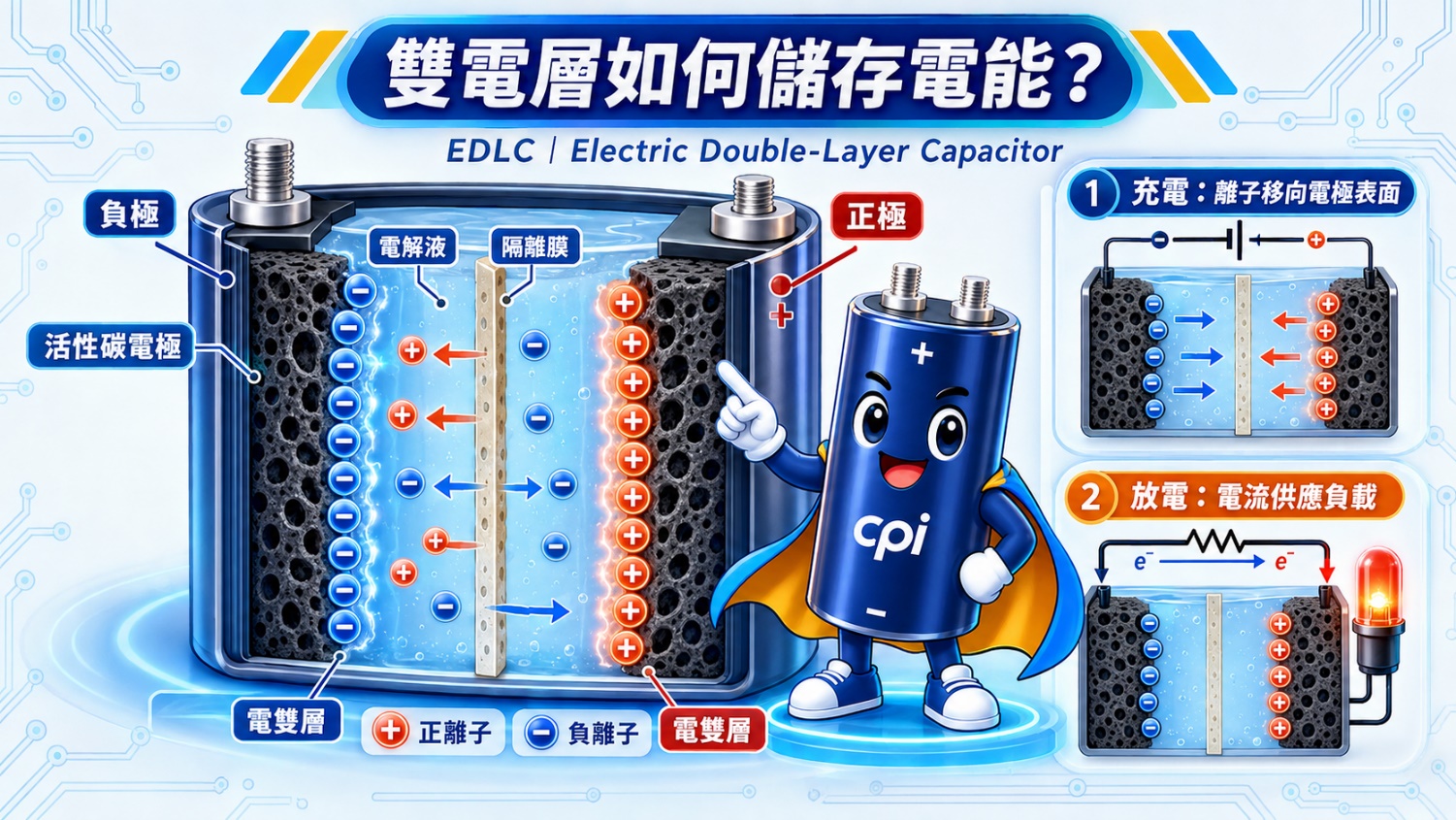

雙電層是如何形成的？

當外部施加電壓後，電解液中的正離子會移向負極，負離子則移向正極，並吸附於活性碳電極表面。此時，電極表面的電子電荷與電解液中的相反電荷離子，在兩者界面形成極薄的電荷分離層，稱為電雙層（Electric Double Layer）。由於活性碳具有大量微孔與極高的有效表面積，可提供更多離子吸附位置；加上電荷間距極短，因此能在有限體積內儲存較多電荷。

EDLC充放電方式

EDLC充電時，外部電壓會驅動電解液中的正、負離子分別移向相反極性的活性碳電極，並吸附於電極表面形成雙電層，將電能以靜電方式儲存。放電時，儲存的電子經外部迴路流向負載，吸附於電極表面的離子則逐漸脫附並重新分散至電解液中。由於充放電主要依靠物理性的離子吸附與脫附，而非傳統電池的化學反應，因此EDLC具有快速充放電、瞬間大電流輸出及長循環壽命等特色。

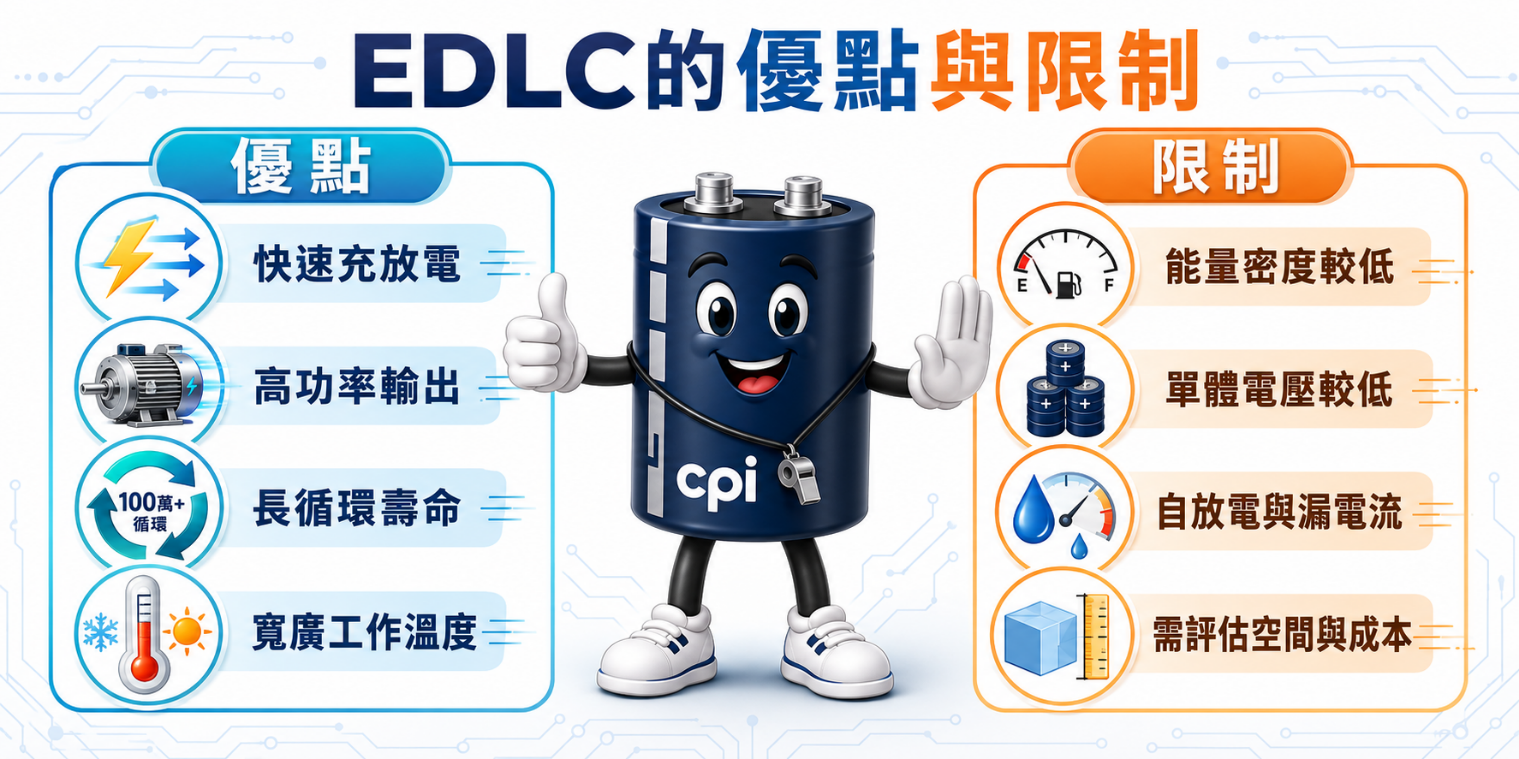

EDLC有哪些優點與限制？

EDLC具備快速充放電、高功率輸出、長循環壽命及寬廣工作溫度等優點，適合瞬間供電、能量回收與短時間備援。然而，其能量密度通常低於鋰電池，單體工作電壓也較低，且存在自放電與漏電流問題。實際選型時，應綜合評估設備電壓、負載功率、備援時間、安裝空間及成本，確認EDLC是否符合應用需求。

EDLC主要優點

充放電速度快

EDLC主要透過電解液離子在電極表面的物理性吸附與脫附來儲存及釋放電能，不需經過複雜的化學反應，因此可在短時間內完成充放電。適合應用於頻繁啟停、快速補充能量、能量回收或短時間備援的設備與系統。

高功率密度

EDLC具有高功率密度（High Power Density），能在短時間內快速釋放大量電能，提供較高輸出功率，因應瞬間大電流或突發負載需求。適合應用於馬達啟動、峰值功率補償、煞車能源回收及設備瞬間供電等情境。

循環壽命長

EDLC主要以物理性的離子吸附與脫附進行儲能，相較於依靠化學反應的傳統電池，可承受更多次重複充放電循環。適合頻繁啟停、能量回收及高頻率充放電應用，有助於減少元件更換次數，降低設備維護成本。

循環使用穩定性高

EDLC的儲能機制以物理性的離子吸附與脫附為主，在額定電壓及適當工作溫度範圍內，可維持較穩定的充放電性能。適合應用於工業設備、備援電源及自動化系統等重視可靠度、持續運作與長期使用的情境。

EDLC常見限制

能量密度相對較低

EDLC雖具有高功率密度，可在短時間內提供較大的輸出功率，但其單位重量或體積所能儲存的能量通常低於二次電池。因此，較適合瞬間大電流、短時間備援及功率補償，不宜單獨作為需要長時間持續供電的主要能源。
〈延伸閱讀：儲能技術的新戰場：超級電容（EDLC）與鋰離子電容（LIC）深度對比〉

單體工作電壓有限

單顆EDLC可承受的額定電壓相對有限，常見單體電壓約為2.7V至3.0V。應用於較高電壓系統時，通常需要多顆串聯以提高整體工作電壓。然而，各單體的容量、漏電流及內阻可能存在差異，容易造成電壓分配不均，因此串聯設計時應配置均壓電路、過壓保護及電壓監控，以避免單體超過額定電壓而影響壽命與安全性。

存在自放電現象

EDLC充電完成後，即使未連接外部負載，儲存的電量仍會因內部漏電流而逐漸下降，形成自放電（Self-discharge）現象。若應用於長時間待機、記憶備援或緊急供電，應確認產品的漏電流與自放電特性，並透過實際測試評估可維持的備援時間。

溫度與工作電壓會影響壽命

EDLC的使用壽命會受到環境溫度及實際工作電壓影響。若元件長時間處於高溫環境，或持續接近額定電壓上限運作，可能加速電解液劣化，使容量下降、內阻（ESR）上升並縮短壽命。因此選型時應確認設備內部溫度、充電電壓及散熱條件，適度保留電壓裕度，並依預期使用年限評估合適規格。
〈延伸閱讀：超級電容器的使用壽命受甚麼影響〉

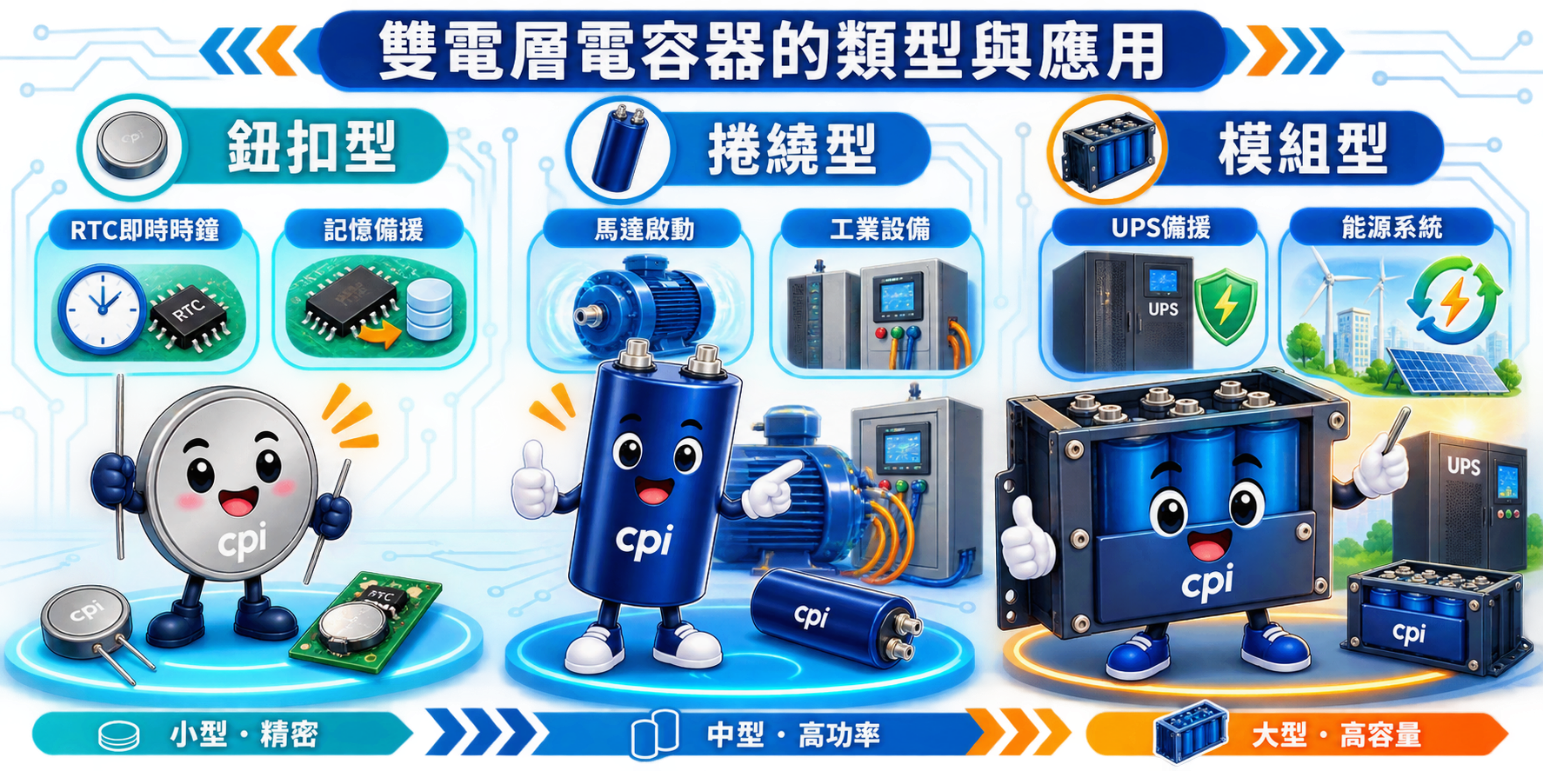

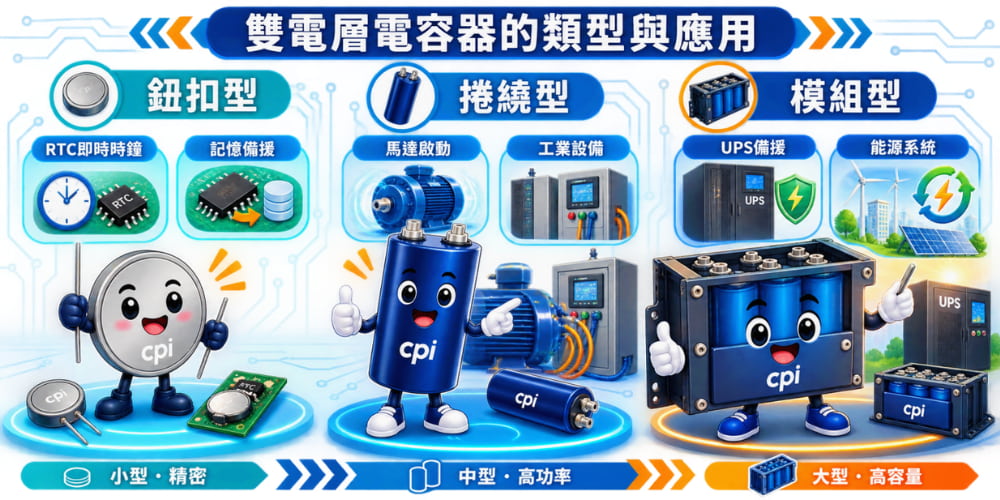

雙電層電容器有哪些類型與應用？

雙電層電容器可依容量、內部結構及應用需求分為不同產品形式，常見包括鈕扣型、捲繞型與模組型。各類型在外觀尺寸、電容量、工作電壓及輸出能力上有所差異，適用於RTC備援、工業設備、馬達啟動、UPS及能源系統等情境。以下將結合產品類型與實際應用，協助讀者快速掌握合適的選擇方向。

鈕扣型EDLC

鈕扣型EDLC又常被稱為金電容（Gold Capacitor），具有體積小、安裝方便及可長時間重複充放電等特性，常應用於RTC即時時鐘（Real-Time Clock）、記憶體備援（Memory Backup）、智慧電表及低功耗電子設備。選型時應特別確認外觀尺寸、額定電壓、容量、漏電流及備援時間。舜承實業可依設備空間、工作條件與備援需求，提供合適的鈕扣型超級電容產品及選型建議。
〈延伸閱讀：鈕扣型超級電容器（Coin-type Supercapacitor )〉
〈相關產品：鈕扣型超級電容器(金電容)〉

捲繞型EDLC

捲繞型EDLC通常採圓柱外觀，具備較高的電容量、較低的等效串聯電阻及較強的電流輸出能力，適合應用於工業設備、短時間備援、馬達啟動、煞車能源回收及瞬間功率補償。選型時除了額定電壓與容量，還需確認ESR、漏電流、外觀尺寸、端子形式及工作溫度，並依實際負載電流與供電時間進行測試，以確保符合系統需求。
〈相關產品：捲繞型超電容〉

EDLC模組

當設備需要更高電壓、功率或儲能容量時，可將多顆EDLC以串聯、並聯或串並聯方式組成超級電容模組，廣泛應用於AGV、物流設備、能源回收及UPS。模組亦可結合電池備援單元，吸收GPU毫秒級瞬態功率，降低電池負擔。相較單顆元件，模組化設計能彈性調整電壓、容量與峰值電流，並簡化安裝、維護及擴充。

對於頻繁啟停、快速充放電或負載劇烈變動的設備，超級電容可提供高功率脈衝，減少電池深度循環與電流衝擊，延長系統壽命。模組通常配置均壓、電壓與溫度監測、電流偵測及通訊功能，並兼顧過壓、過溫、散熱、短路、絕緣、振動與環境耐受性，確保安全、效率及可靠度。
〈延伸閱讀：超級電容模組 Supercapacitor Module〉
〈相關產品：超級電容模組〉

EDLC怎麼選？重要規格與5大選型重點

EDLC選型需依設備工作條件、負載需求及預期備援時間綜合評估，不能只比較電容量。除容量外，還應確認額定電壓、等效串聯電阻、漏電流、工作溫度及使用壽命等規格。額定電壓會影響串聯數量，ESR則關係瞬間輸出與壓降，漏電流也會影響長時間備援效果。以下整理EDLC常見規格及五大選型重點，協助工程師快速判斷合適產品。

EDLC重要規格

選擇EDLC時，常見規格包括額定電壓、電容量、等效串聯電阻、漏電流、工作溫度、尺寸及使用壽命。電容量與工作電壓會影響可儲存的能量及備援時間；ESR則關係瞬間輸出電流、壓降與發熱；漏電流、溫度及實際工作電壓也會影響待機表現與產品壽命。因此，實際選型時應依負載條件、使用環境及安裝空間綜合評估。
〈延伸閱讀：超級電容規格怎麼看？容量、電壓、ESR與與備援時間計算〉

EDLC重要規格與選型影響

規格項目	代表意義	選型時的影響
電容量（Capacitance）	單位為法拉（F），表示可儲存電荷的能力	容量越大，通常可提供較長備援時間，但產品尺寸與成本也可能增加
額定電壓（Rated Voltage）	單顆EDLC可長期承受的最高工作電壓	系統電壓較高時需多顆串聯，並注意單體均壓與過壓保護
等效串聯電阻（ESR）	EDLC內部阻抗，通常以mΩ表示	ESR越低，瞬間輸出能力越強，負載壓降與充放電發熱也越小
漏電流（Leakage Current）	充電後由元件內部持續流失的微小電流	漏電流越低，越有利於長時間待機、RTC及記憶體備援
工作溫度（Operating Temperature）	EDLC可正常運作的環境溫度範圍	高溫會加速老化；低溫可能使ESR上升，影響瞬間輸出能力
使用壽命（Lifetime）	在規定電壓與溫度下可維持性能的預期時間	長期高溫或接近額定電壓使用，可能造成容量下降及ESR上升

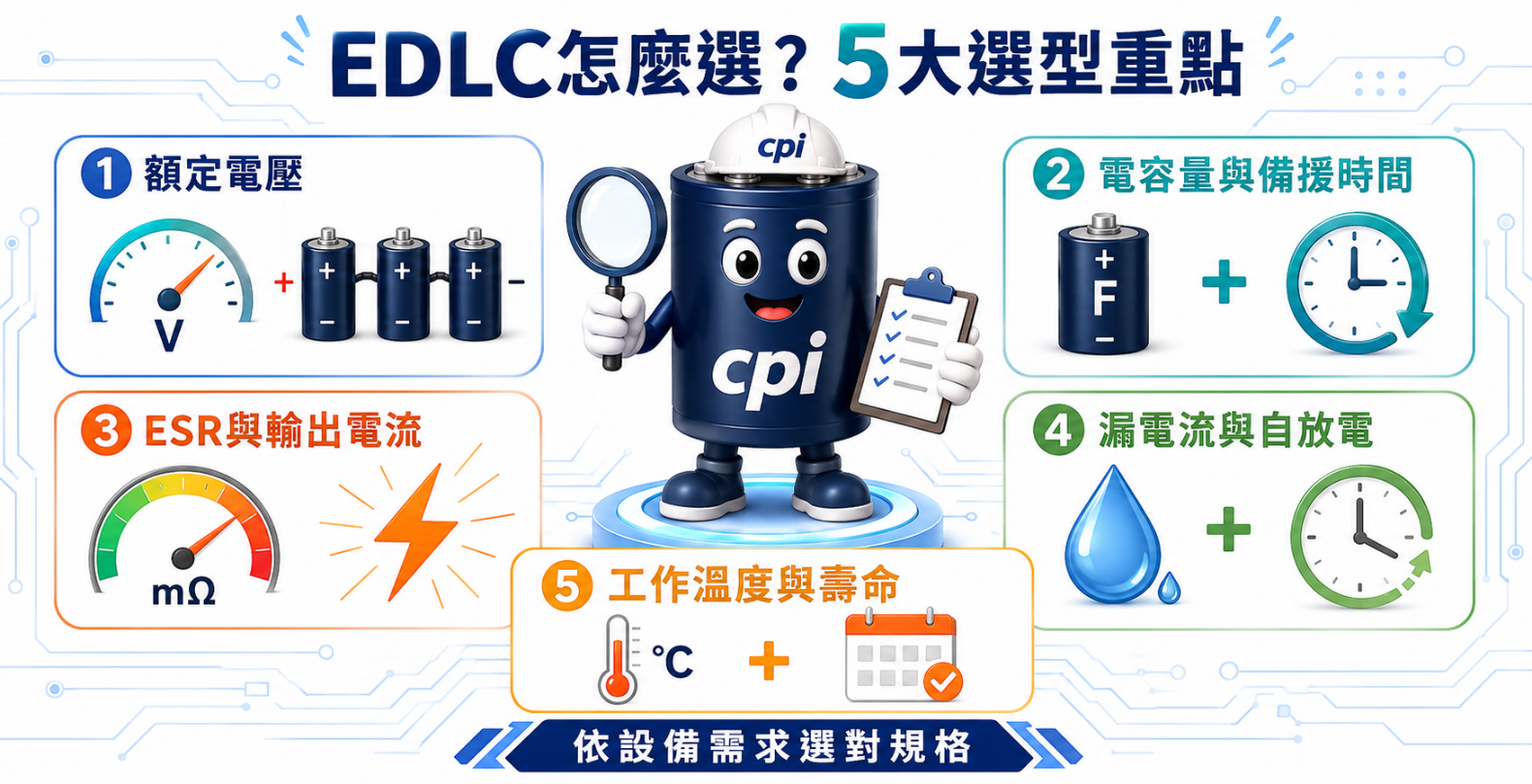

EDLC選型5大重點

工程師或採購在選擇EDLC時，應先確認設備工作電壓、所需備援時間及充放電電流，再評估環境溫度、濕度、振動等使用條件，以及安裝空間與端子形式。綜合上述五項需求後，才能比對合適的容量、額定電壓、ESR與產品尺寸，降低選型錯誤及後續更換風險。

1. 系統工作電壓

選擇EDLC前，應先確認設備的實際工作電壓及可能出現的最高充電電壓，再與單顆EDLC的額定電壓比對。若系統電壓高於單顆可承受範圍，通常需採用多顆串聯；同時應評估單體間的容量、ESR與漏電流差異，配置均壓及過壓保護設計，避免個別單體承受過高電壓，影響產品壽命、穩定性與使用安全。

2. 所需電容量與備援時間

EDLC所需電容量應依設備負載電流、目標供電時間，以及系統允許的電壓下降範圍進行估算。不同應用的備援需求差異很大，例如瞬間功率補償可能僅需毫秒至數秒，斷電備援則可能需要更長時間。選型時還應納入ESR造成的瞬間壓降、容量公差及老化裕度，並透過實際負載測試確認備援時間是否符合需求。

3. 最大充放電電流與ESR

若設備具有瞬間大電流輸出或快速充放電需求，應分別確認EDLC可承受的連續電流與峰值電流，並特別留意ESR。ESR越低，充放電時產生的瞬間電壓降與熱損耗通常越小，有助於提高功率輸出效率及穩定性。選型時還需配合負載時間、工作頻率與散熱條件，避免元件過熱或性能衰退。

4. 工作溫度與預期壽命

EDLC的容量、ESR及老化速度都可能受到溫度影響；低溫可能使ESR上升，高溫則可能加速電解液劣化。因此，選型時應依設備實際使用環境，確認產品的工作溫度範圍。若EDLC長期處於高溫、散熱不佳或接近額定電壓運作，還需評估容量衰減、ESR變化與預期壽命，並適度保留設計裕度。

5. 產品尺寸與串並聯需求

選擇EDLC時，最後應確認產品尺寸、端子形式、安裝方向及電路板配置，是否符合設備可用空間與組裝條件。若需串聯提高系統工作電壓，或透過並聯增加容量與電流輸出能力，應提前規劃單體數量、排列方式、配線與散熱空間，並配置均壓、過壓、過流及短路保護，以確保系統安全、穩定且便於維護。

雙電層電容器EDLC推薦－舜承實業cpi

企業採購與工程人員挑選雙電層電容器時，除了比較電容量、額定電壓及ESR，還需確認產品形式、工作溫度、使用壽命、供貨穩定性及技術支援能力。舜承實業（Component Plus Inc., cpi）提供鈕扣型、捲繞型及模組型超級電容，以及多元電子零組件，可依設備應用、負載條件、安裝空間與量產需求，協助客戶進行規格評估、產品選型及樣品測試，降 低開發與採購風險，並支援後續量產導入。
〈延伸閱讀：台灣超級電容廠商怎麼選？工程師與採購必看的6大選擇關鍵〉

結論

雙電層電容器EDLC具有快速充放電、高功率輸出及長循環壽命等特色，適合應用於短時間備援、瞬間功率補償、馬達啟動與能源回收等需求。然而，EDLC並非只看電容量即可選定，實際導入時還需綜合評估系統工作電壓、負載電流、備援時間、ESR、漏電流、環境溫度及安裝空間，並透過實際測試確認性能。若對產品規格、容量計算或應用選型仍有疑問，歡迎洽詢舜承實業，取得適合的EDLC產品與技術建議。
